راهنمای جامع اسپارک EDM: تعریف، کاربردها و نکات کلیدی

1. اسپارک EDM چیست؟

تعریف و تاریخچه

اسپارک EDM (Electrical Discharge Machining) یا ماشین‌کاری با تخلیه الکتریکی، یک روش پیشرفته ماشین‌کاری است که با استفاده از تخلیه‌های الکتریکی کنترل‌شده، مواد را برش می‌دهد. این فناوری، ابداع‌شده در دهه 1940 توسط لازارنکوها، به یکی از ابزارهای کلیدی در صنایع پیشرفته تبدیل شده است.

اهمیت اسپارک EDM در صنعت

اسپارک EDM به دلیل توانایی در برش مواد سخت و ایجاد جزئیات پیچیده، در صنایع مختلف مانند قالب‌سازی، هوافضا و پزشکی اهمیت زیادی دارد. این فناوری به ویژه به دلیل دقت بالا و قابلیت ماشین‌کاری مواد فوق‌سخت، مورد توجه است.

2. نحوه کارکرد اسپارک EDM

اصول عملکرد

در اسپارک EDM، جرقه‌های الکتریکی بین الکترود و قطعه کار تخلیه می‌شوند که باعث ذوب و بخار شدن مواد می‌گردد. این فرآیند در حضور مایع دی‌الکتریک صورت می‌گیرد که هم نقش خنک‌کننده و هم عایق را ایفا می‌کند و دقت بالایی را در برش مواد سخت فراهم می‌آورد.

اجزای اصلی دستگاه EDM

اجزای اصلی دستگاه EDM شامل الکترود (برای انتقال جریان الکتریکی به قطعه کار)، مایع دی‌الکتریک (برای خنک‌سازی، جلوگیری از جرقه‌های اضافی و دفع ذرات ذوب‌شده)، و واحد کنترل (برای تنظیم پارامترهای فرآیند مانند شدت جریان و فاصله تخلیه) هستند.

انواع روش‌های اسپارک EDM شامل:

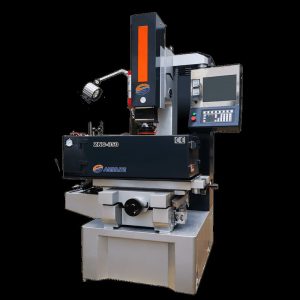

1. Die Sinking EDM: مناسب برای قالب‌سازی با جزئیات پیچیده.

2. Wire EDM: برش دقیق با استفاده از سیم نازک. (برای اطلاعات بیشتر درباره وایرکات، این بلاگ کلیک کنید.)

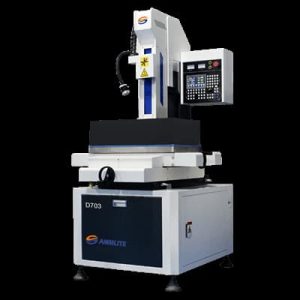

3. Hole Drilling EDM: سوراخ‌کاری دقیق و عمیق.

3.کاربردهای اسپارک EDM

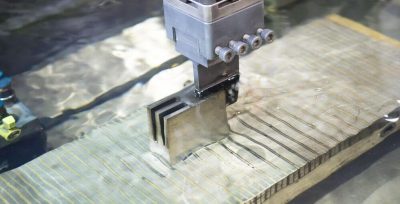

1. صنایع قالب‌سازی: تولید قالب‌های دقیق و پیچیده برای تزریق پلاستیک و ریخته‌گری.

2. هوافضا: ماشین‌کاری آلیاژهای مقاوم به دما و فشار بالا برای قطعات هواپیما و موتورهای جت.

3. پزشکی: تولید ابزار جراحی، ایمپلنت‌ها و قطعات حساس پزشکی.

4. سایر صنایع: تولید قطعات الکترونیکی و میکروماشین‌کاری.

4. مزایا و معایب اسپارک EDM

مزایا:

1. دقت بالا: مناسب برای برش قطعات پیچیده و حساس.

2. ماشین‌کاری مواد سخت: مانند تنگستن، تیتانیوم و کاربیدها.

3. عدم تغییر حرارتی: به دلیل عدم تماس مستقیم با قطعه کار و استفاده از مایع دی‌الکتریک.

معایب:

1. سرعت پایین: به‌ویژه در پروژه‌های بزرگ و تولید انبوه.

2. هزینه بالا: شامل هزینه‌های نگهداری، تعمیرات و مصرف مواد.

3. نیاز به محیط کنترل‌شده: برای جلوگیری از آلودگی و حفظ کارایی مایع دی‌الکتریک.

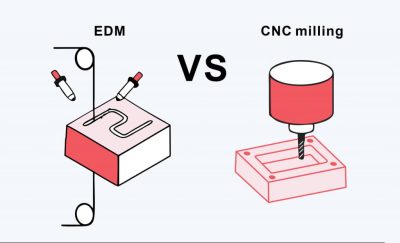

5.مقایسه اسپارک EDM با سایر روش‌های ماشین‌کاری:

1. CNC Milling: اسپارک EDM نیازی به تماس فیزیکی ندارد و برای برش مواد سخت و پیچیده مناسب‌تر است، در حالی که CNC Milling برای تولید سریع‌تر قطعات ساده‌تر کارآمدتر است.

2. Laser Cutting: برش لیزری سریع‌تر است، اما اسپارک EDM دقت بالاتر و توانایی برش مواد سخت و پیچیده را ارائه می‌دهد.

“برای مطالعه بیشتر در مورد انواع دستگاه‌های CNC، این لینک را بررسی کنید.”

6.مواد قابل استفاده در اسپارک EDM:

1. مواد رسانا: مانند فولاد سخت، آلیاژهای تیتانیوم، و مس.

2. مواد غیررسانا با پوشش خاص: برای ماشین‌کاری مواد غیررسانا که با پوشش‌های رسانا قابل استفاده هستند.

7.انواع الکترودها در اسپارک EDM:

1. جنس الکترود:

مس: مناسب برای دقت بالا.

گرافیت: مناسب برای سرعت‌های بالا.

آلیاژها: ترکیب خواص مس و گرافیت برای عملکرد بهینه.

2. طراحی الکترود: طراحی دقیق الکترود می‌تواند تأثیر زیادی بر کیفیت، دقت و سرعت فرآیند ماشین‌کاری داشته باشد.

8.پارامترهای کلیدی در فرایند اسپارک EDM:

1. شدت جریان: تعیین‌کننده سرعت ماشین‌کاری و عمق برش.

2. فاصله تخلیه: جلوگیری از تماس مستقیم و ایجاد جرقه‌های یکنواخت.

3. سرعت ماشین‌کاری: وابسته به نوع ماده و طراحی الکترود.

9.نگهداری و تعمیرات دستگاه EDM:

1. چالش‌ها و نکات مهم:

• پاک‌سازی منظم مایع دی‌الکتریک.

• بررسی منظم وضعیت الکترودها و پارامترهای دستگاه برای جلوگیری از خرابی.

2. افزایش عمر دستگاه:

• استفاده از قطعات مصرفی با کیفیت.

• تنظیم دقیق پارامترها و آموزش اپراتور برای کاهش خطاهای عملیاتی.

10.تحولات و آینده اسپارک EDM:

1. تکنولوژی‌های نوین:

• ترکیب EDM با فناوری‌های نوین مانند پرینت سه‌بعدی.

• استفاده از هوش مصنوعی برای بهینه‌سازی فرآیندها و افزایش دقت.

2. روندهای آینده:

• کاهش هزینه‌ها و افزایش سرعت ماشین‌کاری.

• توسعه مواد جدید برای الکترودها و مایع دی‌الکتریک برای بهبود عملکرد و کاهش مصرف.

11.جمع‌بندی:

اسپارک EDM به‌عنوان یک فناوری پیشرفته، انقلابی در صنعت ماشین‌کاری ایجاد کرده است. با توانایی در برش دقیق و ماشین‌کاری مواد سخت و پیچیده، این تکنولوژی انتخابی ایده‌آل برای پروژه‌های حساس و دقیق است. انتخاب دستگاه مناسب و درک پارامترهای کلیدی، نقش مهمی در دستیابی به بهترین نتایج دارد.

برای اطلاعات بیشتر و مشاوره‌های تخصصی، می‌توانید ما را در تلگرام و اینستاگرام دنبال کنید. همیشه در کنار شما هستیم تا به بهترین شکل ممکن در پروژه‌هایتان موفق باشید!

12.سوالات متداول درباره EDM

1. آیا اسپارک EDM برای همه مواد مناسب است؟

اسپارک EDM برای مواد رسانا مانند فولادهای آلیاژی و آلیاژهای تیتانیوم مناسب است، و همچنین برای برخی مواد غیررسانا با پوشش خاص.

2. آیا اسپارک EDM اقتصادی است؟

این تکنولوژی برای پروژه‌های دقیق و حساس اقتصادی است، چرا که هزینه‌های آن با دقت و کیفیت بالا توجیه‌پذیر است.

3. چگونه بهترین دستگاه EDM را انتخاب کنیم؟

انتخاب دستگاه باید بر اساس نوع کاربرد، نیازهای صنعتی و بودجه موجود انجام گیرد.
